Cómo instalar paneles solares paso a paso

La instalación de paneles solares es un proceso que consiste en varias etapas. Te vamos a explicar cómo se instala un sistema de placas solares en tu casa y qué hay que hacer, desde el proyecto, hasta la puesta en marcha y el registro.

A lo largo del artículo, vamos a tratar los siguientes temas:

• Etapas previas a la instalación de paneles solares
• Cómo se lleva a cabo la instalación de placas solares
• Precios de paneles solares
• Marcas con las que trabajamos

Etapas previas a la instalación de paneles solares

1. Obtener una propuesta en base a las posibilidades de la vivienda y el consumo. Este paso, que implica dimensionar bien el sistema para tus necesidades, es clave para obtener una buena rentabilidad a tu inversión. Si instalas de más, inviertes en exceso, si instalas de menos, dejas posibles ahorros escapar.

2. Que los profesionales realicen un estudio previo para ver si se cumplen todos los requisitos para la instalación de placas solares y poder seleccionar la instalación que mejor se amolde a la misma y a tus hábitos de consumo.

3. Presentar toda la documentación al ayuntamiento y abonar las tasas correspondientes, teniendo en cuenta las ayudas y subvenciones disponibles.

A continuación detallamos el proceso de la instalación en sí.

Cómo se lleva a cabo la instalación de placas solares

Te explicamos la metodología, paso a paso sobre cómo se montan las placas solares fotovoltaicas.

No obstante, debemos tener en cuenta que es un proceso meticuloso y que debe hacerse con el mayor de los cuidados por parte del técnico responsable para garantizar el óptimo funcionamiento del sistema y evitar problemas futuros.

Primer paso: montar los soportes de la instalación fotovoltaica

Antes de colocar sobre la cubierta los paneles solares, es necesario situar los soportes para los mismos sobre la cubierta.

Dependiendo de la tipología e inclinación de esta, variará el tipo de estructura a utilizar.

Por ejemplo, la estructura soporte no será la misma en una cubierta cuyos módulos se coloquen de forma coplanar a ella, es decir, que se aproveche la inclinación del propio tejado, que en una cubierta plana en la cual haya que inclinar los módulos de una determinada forma para obtener la mayor eficiencia posible del sistema.

Segundo paso: Fijación de la cubierta y de las placas solares

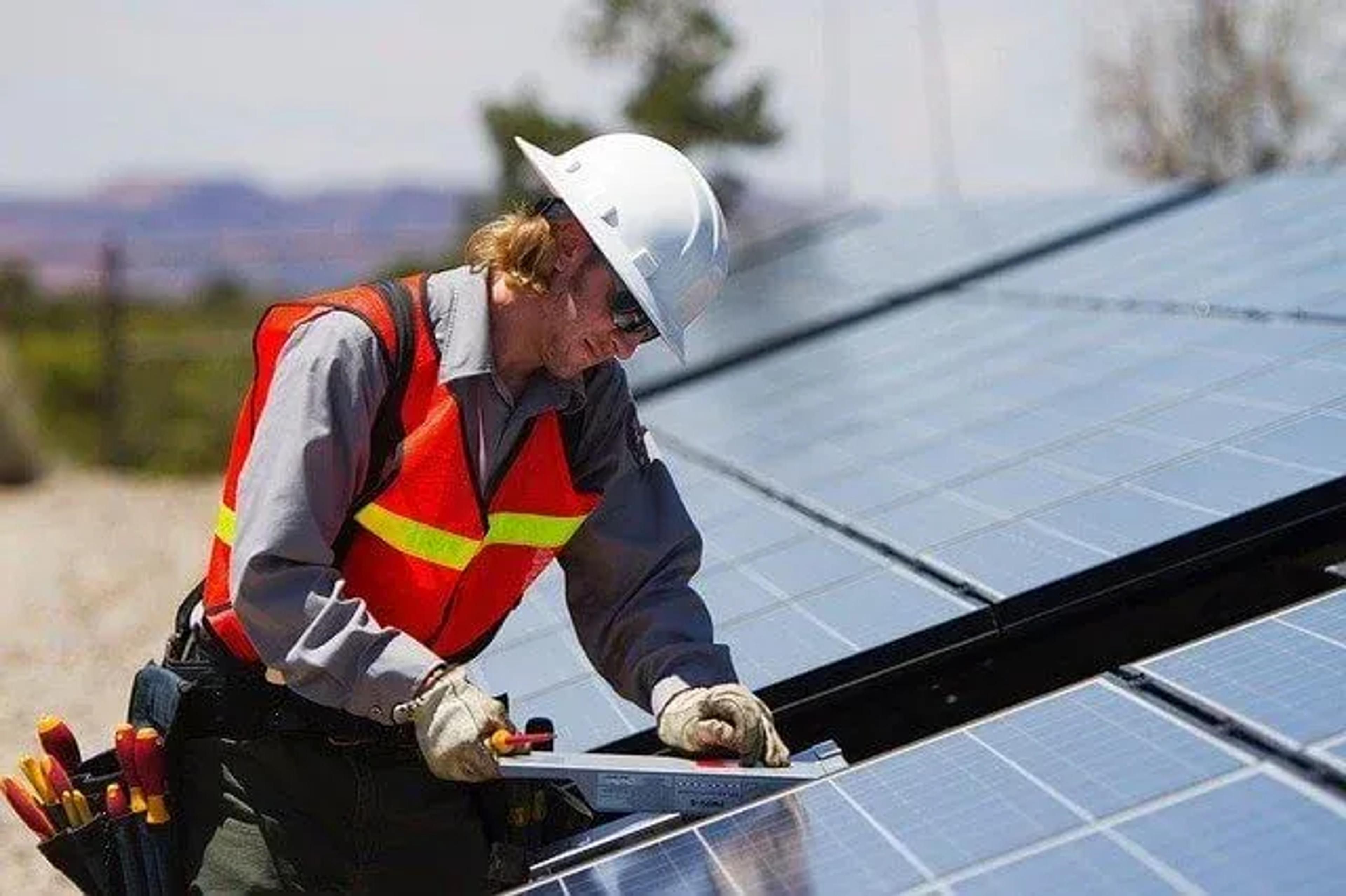

Una vez ubicada la estructura, debe fijarse a la cubierta y colocar sobre ella los paneles fotovoltaicos.

Dependiendo de la tipología e inclinación de la misma, este proceso se lleva a cabo de diferentes formas.

Lo más usual es que la cubierta sea inclinada (en España la gran mayoría de las cubiertas están inclinadas entre 20º y 35º, lo cual favorece el rendimiento de nuestra instalación) y de teja tipo arábica, sin embargo puede darse un caso diferente, como tejas de pizarra o cubiertas planas recubiertas con tela asfáltica, entre otros.

El anclaje de la estructura soporte variará en función de la cubierta sobre la que irá anclada.Una vez anclada la estructura sobre la cubierta, los módulos se colocan y fijarán a la misma tras lo que se interconexionan entre sí, para por último ser conectados al inversor.

Tercer paso: La conexión al inversor eléctrico

La conexión entre los paneles se realiza en serie entre los módulos de una misma fila o string, y en paralelo para conectar las filas entre sí en función de la configuración paneles/inversor.

Esto se realiza mediante los conectores MC4 para enlazar los módulos en paralelo, o directamente al inversor.

Por último, se realiza una conexión en paralelo, que podrá realizarse directamente en el inversor, completándose así la parte de la instalación de corriente continua (CC), y siendo así conducida toda la energía recogida por cada panel a través de la radiación solar en forma de corriente eléctrica hasta el inversor, que estará situado en un punto cerca del cuadro eléctrico de la vivienda.

Para terminar la instalación, se conecta el inversor en el cuadro eléctrico, como si fuera un circuito diferenciado de la vivienda, quedando así completada la parte de instalación de corriente alterna (CA).

Cuarto paso: Conexión de las baterías

Si vas a optar por almacenar la energía que generas, a parte de cómo instalar las placas solares en tu casa, te interesa también cómo se realiza la conexión de las baterías.

Primero, deberás contar con un inversor híbrido, capaz de gestionar la carga y descarga de las baterías, pues son el elemento más costoso y delicado del sistema. La capacidad de almacenamiento de tus baterías se hará en función de tu demanda y el campo fotovoltaico instalado.

Te dejamos en este vídeo, todas las claves de las instalaciones fotovoltaicas residenciales.

Precios de placas solares

El precio de los paneles solares depende de factores como la Comunidad Autónoma, el número de paneles y las subvenciones entre otros.

Hemos elaborado un cuadro con los precios medios de España actualizado al 2023:

*Precio estimado de compra sin tener en cuenta ayudas ni subvenciones

Marcas con las que trabajamos

Para paneles solares, confiamos en estas marcas:

• JA Solar: Los módulos utilizados son los monocristalinos de 60 células fotovoltaicas, los indicados para usos residenciales.

• SunPower: En Otovo optamos por los paneles solares Performance de SunPower, los que mayor rentabilidad ofrecen.

• Longi Solar: ofrece módulos de alta calidad, haciendo uso de tecnología puntera, apostando por placas monocristalinas y tecnología PERC.

• Trina Solar: Hemos escogido trabajar con esta marca gracias a la alta potencia y calidad de sus módulos.

Las marcas que usamos para inversores, están a la vanguardia en tecnología e innovación, además de ser eficientes y están ajustados en precio:

• Fronius Primo es uno de los inversores de origen austriaco más apreciados por su alta calidad, baja tasa de incidencias y un rendimiento en torno al 98%.

• SMA es un fabricante de inversores solares fotovoltaicos alemán. De las gamas de inversores que ofrecen, en Otovo optamos por Sunny Boy. Este inversor string tiene un rendimiento en torno al 97%.

•  SolarEdge: se trata de uno de los inversores con mayor rendimiento, alcanzando casi la perfección, con un 99.2%.

• Enphase: Este tipo de inversores son especialmente recomendables en el caso de viviendas con varias orientaciones, sombras parciales o en el caso en el cual se plantea la ampliación del sistema.

• Huawei: sí, una de las marcas por excelencia de dispositivos móviles también ofrece inversores de paneles solares. Este fabricante ofrece tanto inversores monofásicos, como trifásicos.

• Sofar: Contamos con varios modelos tanto híbridos como no híbridos, pero también con inversores para pequeñas instalaciones o ampliaciones como el modelo Sofar 1100~3300 TL-G3.

• Growatt: Los modelos disponibles son: MIN 3000-6000 TL-XH. Estos inversores tienen una eficiencia media del 98.50% y se adaptan a sistemas fotovoltaicos residenciales de casi todas las potencias.

Las baterías que instalamos en Otovo tienen la mejor calidad con un precio razonable y grandes prestaciones:

• BYD: es uno de los fabricantes de baterías con mayor cuota de mercado del mundo.

• Huawei: al igual que tenemos inversores de esta marca, también tenemos disponible para las instalaciones que realizamos, baterías de la misma marca.

• LG: este fabricante cuenta con varios modelos de baterías. En Otovo apostamos dos modelos, que están indicados para las instalaciones fotovoltaicas de potencia superior.

• Sonnen: estas baterías son modulables y pueden tener potencias de entre 5kW a 15kW. Además, son compatibles con cualquier tipo de inversor.

• Sofar: una buena solución si se busca una batería económica y con las prestaciones que necesitas, sin grandes florituras.

• Enphase: ofrecemos dos modelos de esta marca. Ambos son seguros y compatibles con cualquiera de los inversores con los que trabajamos en Otovo. Este tipo de baterías son una muy buena opción para inversores no híbridos.

• Pylontech: en Otovo ofrecemos tres modelos de baterías de diferentes potencias con 6000 ciclos de vida.
